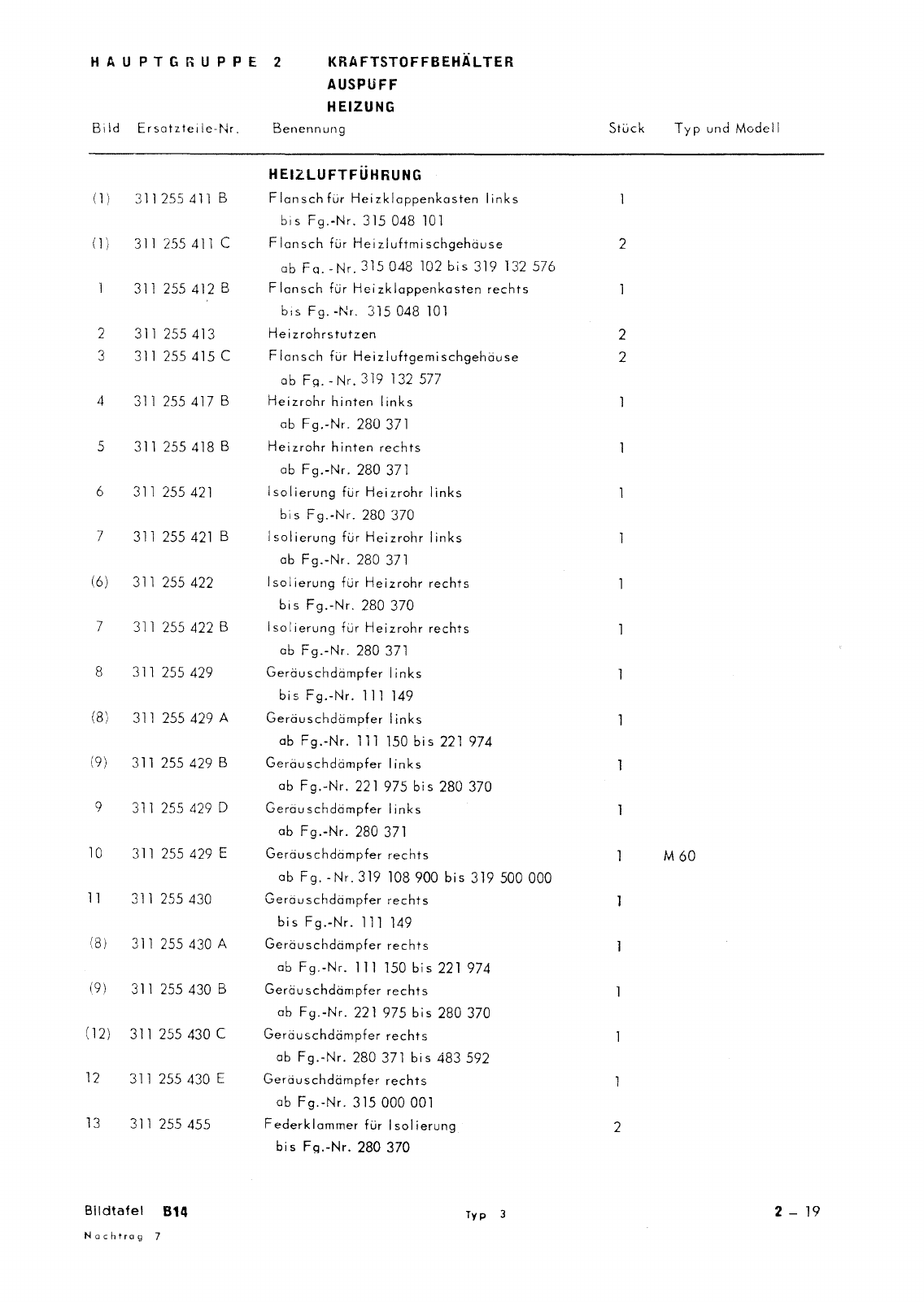

HAUPTGRUPPE 2 KRAFTSTOFFBEHÄLTER AUSPUFF HEIZUNG Bild Ersatztei le Nr Benennung Stück Typ und Modell HEI2 LUFTFÜHRUNG 1 311255411 B Flansch für Hei zklappenkasten links bis Fg Nr 315048 101 1 311 255 411 C Flansch für Heizluftmischgehäuse 2 ab Fq Nr 315 048 102 bis 319 132576 311 255 412 B Flansch für Hei zklappenkasten rechts bis Fg Nr 315048 101 2 311 255413 He izrohrs tutzen 2 3 311 255415 C Flansch für Heizluftgemischgehäuse 2 ab Fq Nr 319 132577 4 311 255 417 B Heizrohr hinten links ab Fg Nr 280371 5 311 255418 B Heizrohr hinten rechts ab Fg Nr 280371 6 311 255421 Isolierung für Heizrohr links bi s Fg Nr 280 370 7 311 255421 B Isolierung für Heizrohr links ab Fg Nr 280 371 6 311 255422 Isolierung für Heizrohr rechts bi s Fg Nr 280 370 7 311 255 422 B Isol ierung für Heizrohr rechts ab Fg Nr 280371 8 311 255429 Geräuschdämpfer links bis Fg Nr 111 149 8 311 255429 A Geräuschdämpfer links ab Fg Nr 111 150 bi s 221 974 9 311 255429 B Geräuschdämpfer links ab Fg Nr 221 975 bis 280 370 9 311 255 429 D Geräu schdämpfer links ab F 9 Nr 280 371 10 311 255 429 E Geräuschdämpfer rechts M 60 ab Fg Nr 319 108900 bis 319 500 000 11 311255430 Geräuschdämpfer rechts bis Fg Nr 111 149 8 311 255430 A Geräuschdämpfer rechts ab Fg Nr 111 150 bis 221974 9 311 255430 B Geräuschdämpfer rechts ab Fg Nr 221 975 bis 280370 12 311 255430 C Geräuschdämpfer rechts ab Fg Nr 280371 bis 483592 12 311 255430 E Geräuschdämpfer rechts ab Fg Nr 315000001 13 311 255 455 Federklammer für Isolierung 2 bis Fg Nr 280 370 BIldtafel B14 Nachtrag 7 Typ 3 2 19
