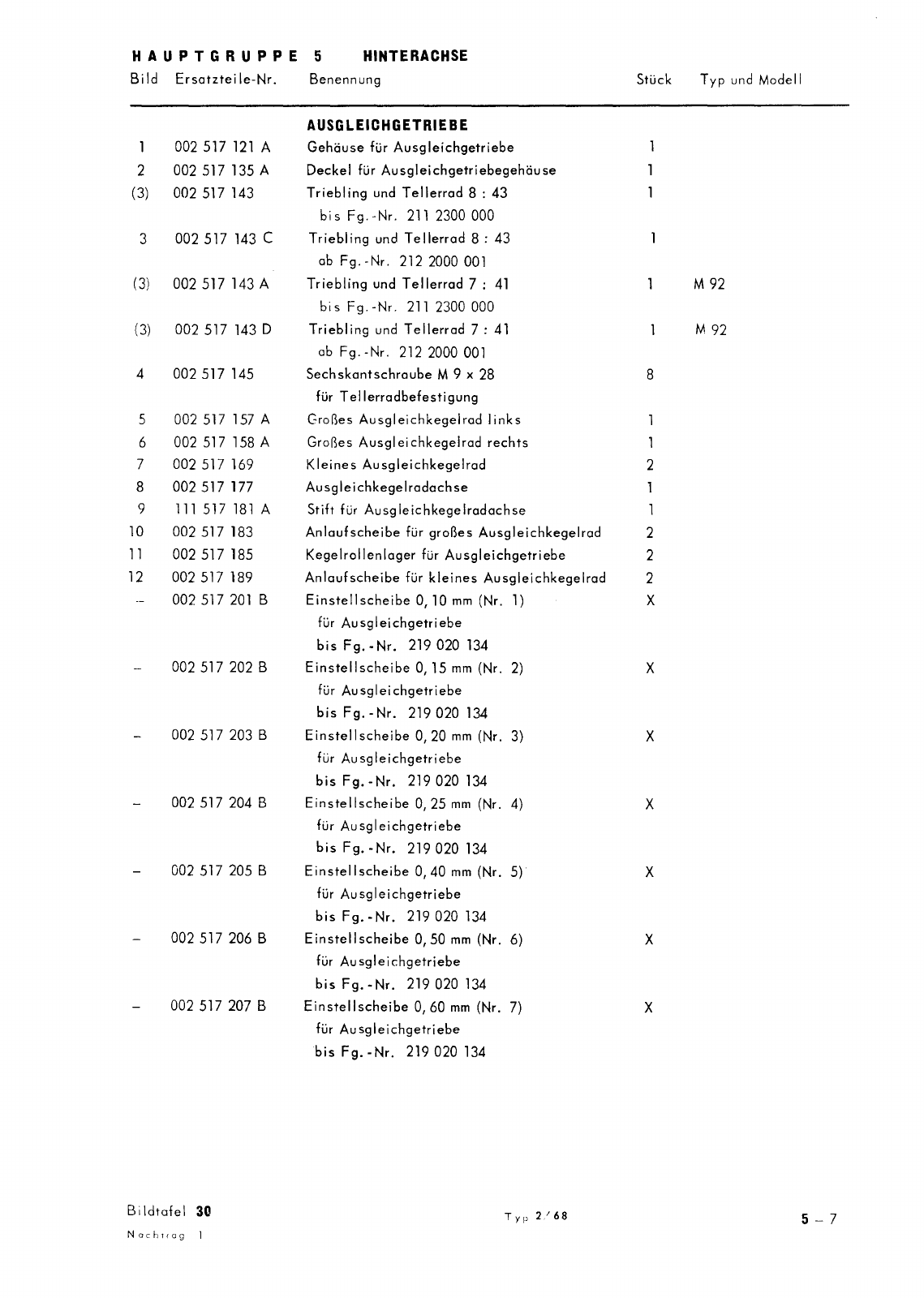

HAUPTGRUPPE 5 HINTERACHSE Bild Ersatztei le Nr Benennung Stück Typ und Modell AUSGLEICHGETRIEBE 1 002 517 121 A Gehäuse für Ausgleichgetriebe 1 2 002 517 135 A Deckel für Ausgleichgetriebegehäuse 1 3 002517 143 Triebling und Tellerrad 8 43 1 bi s Fg Nr 211 2300 000 3 002517 143 C Triebling und Tellerrad 8 43 ab Fg Nr 2122000001 3 002 517 143 A Triebling und Tellerrad 7 41 M 92 bis Fg Nr 211 2300000 3 002517 143 D Triebling und Tellerrad 7 41 M 92 ab Fg Nr 2122000001 4 002517 145 Sechskantschraube M 9 x 28 8 für Tellerradbefestigung 5 002 517 157 A Großes Ausgleichkegelrad links 1 6 002 517 158 A Großes Ausgl ei chkegelrad rechts 1 7 002517 169 Kleines Ausgleichkegelrad 2 8 002517 177 Ausg lei chkege Iradach se 1 9 111 517 181 A Stift für Ausgleichkegelradachse 1 10 002 517 183 Anlaufscheibe für großes Ausgleichkegelrad 2 11 002 517 185 Kegelrollenlager für Ausgleichgetriebe 2 12 002517 189 Anlaufscheibe für kleines Ausgleichkegelrad 2 002517201 B Einstellscheibe 0 10 mm Nr 1 X für Ausgleichgetriebe bis Fg Nr 219020 134 002517202 B Einstellscheibe 0 15 mm Nr 2 X für Ausgleichgetriebe bis Fg Nr 219020 134 002517203 B Einstellscheibe 0 20 mm Nr 3 X für Ausgleichgetriebe bis Fg Nr 219020 134 002517 204 B Einstellscheibe 0 25 mm Nr 4 X für Ausgleichgetriebe bis Fg Nr 219020 134 002517205 B Einstellscheibe 0 40 mm Nr 5 X für Ausgleichgetriebe bis Fg Nr 219020 134 002 517 206 B Einstellscheibe 0 50 mm Nr 6 X für Ausgleichgetriebe bis Fg Nr 219020 134 002517 207 B Einstellscheibe 0 60 mm Nr 7 X für Ausgleichgetriebe bis Fg Nr 219020 134 ßildtafel 30 Nachtrag 1 Typ 2 68 5 7
