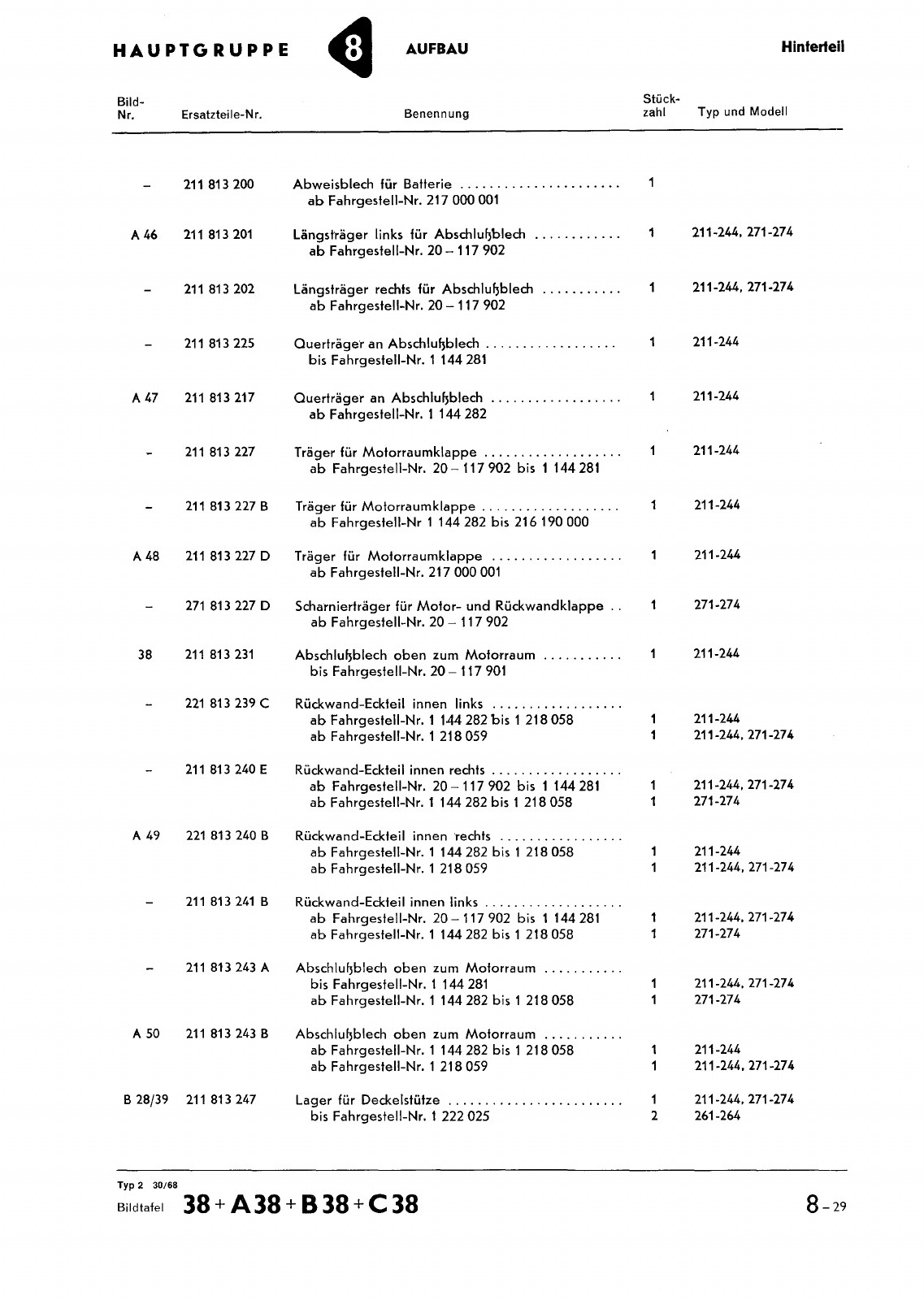

HAUPTGRUPPE AUFBAU Hinterteil Bild Nr Ersatzteile Nr Benennung Stück zahl Typ und Modell 211813 200 Abweisblech für Batterie ab Fahrgestell Nr 217000 001 A46 211 813 201 Längsträger links für Abschluljblech 211 244 271 274 ab Fahrgestell Nr 20 117 902 211 813202 Längsträger rechts für Abschluhblech 211 244 271 274 ab Fahrgestell Nr 20 117 902 211 813 225 Querträger an Abschluhblech 211 244 bis Fahrgestell Nr 1 144281 A 47 211 813 217 Querträger an Abschluljblech 211 244 ab Fahrgestell Nr 1 144 282 211 813 227 Träger für Motorraumklappe 211 244 ab Fahrgestell Nr 20 117902 bis 1 144281 211813227 B Träger für Motorraumklappe 211 244 ab Fahrgestell Nr 1 144282 bis 216190000 A48 211 813 227 D Träger für Motorraumklappe 211 244 ab Fahrgestell Nr 217000001 271 813227 D Scharnierträger für Motor und Rüekwandklappe 271 274 ab Fahrgestell Nr 20 117902 38 211 813 231 Abschluhblech oben zum Motorraum 211 244 bis Fahrgestell Nr 20 117 901 221 813239 C Rüekwand Eckteil innen links ab Fahrgestell Nr 1 144 282 bis 1 218058 211 244 ab Fahrgestell Nr 1 218059 211 244 271 274 211813 240 E Rüekwand Eekteil innen rechts ab Fahrgestell Nr 20 117 902 bis 1 144281 211 244 271 274 ab Fahrgestell Nr 1 144282 bis 1 218058 271 274 A 49 221813240 B Rückwand Eekteil innen rechts ab Fahrgestell Nr 1 144282 bis 1 218058 211 244 ab Fahrgestell Nr 1 218059 211 244 271 274 211 813 241 B Rüekwand Eekteil innen links ab Fahrgestell Nr 20 117902 bis 1144281 211 244 271 274 ab Fahrgestell Nr 1 144282 bis 1 218058 271 274 211 813 243 A Abschluhblech oben zum Motorraum bis Fahrgestell Nr 1 144 281 211 244 271 274 ab Fahrgestell Nr 1 144282 bis 1 218058 271 274 ASO 211 813 243 B Abschluhblech oben zum Motorraum ab Fahrgestell Nr 1 144282 bis 1 218058 211 244 ab Fahrgestell Nr 1 218059 211 244 271 274 B 28 39 211 813 247 Lager für Deekelstütze 1 211 244 271 274 bis Fahrgestell Nr 1 222025 2 261 264 Typ 2 3D 6B Bildtafel 38 A 38 B38 C 38 8 29

Vorschau Typ 2  T1 (Bus) Seite 306
