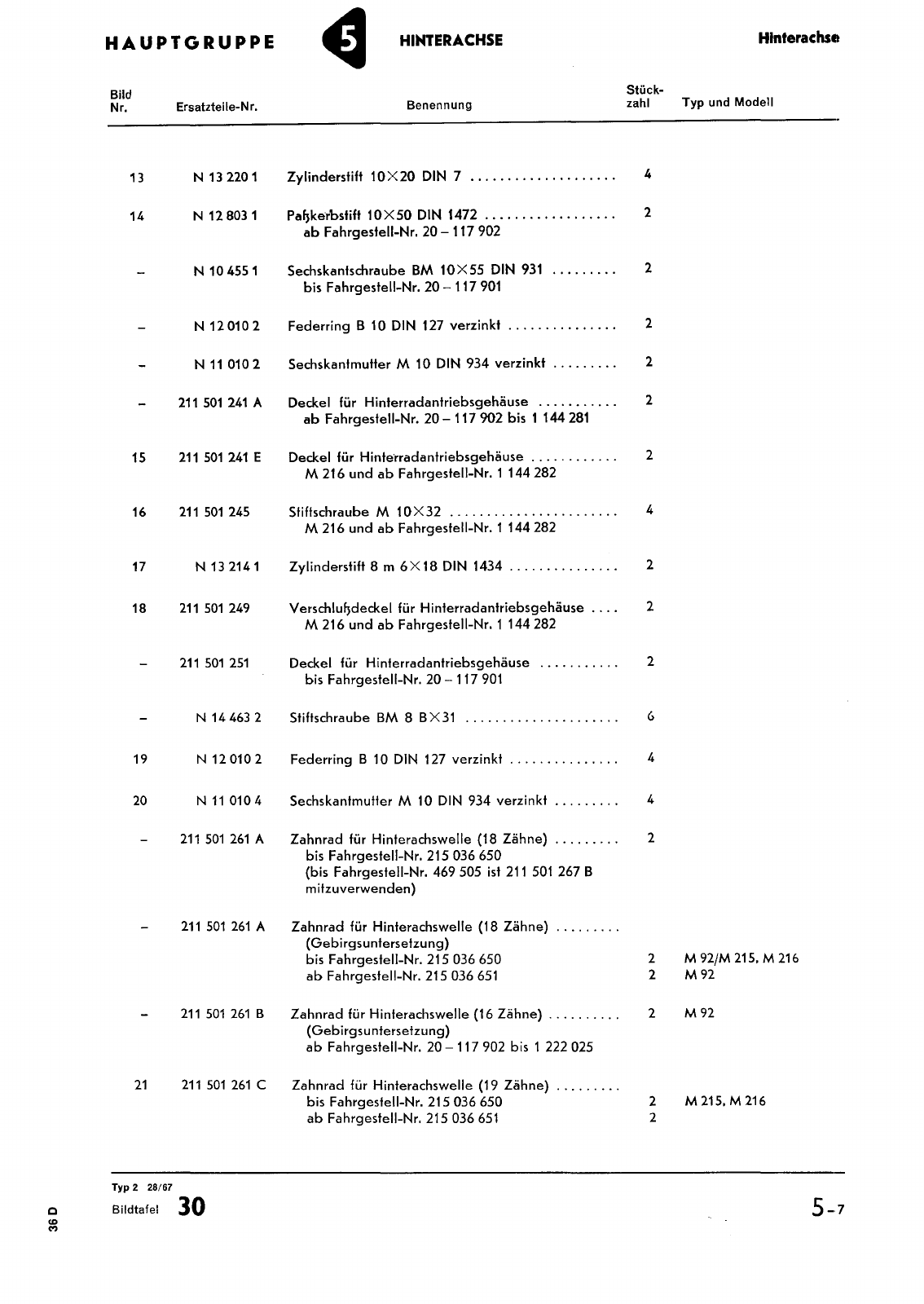

HAUPTGRUPPE HINTERACHSE Hinterachse Bild Nr Ersatzteile Nr Benennung Stück zahl Typ und Modell 13 N 132201 Zylinderstift 10X20 DIN 7 4 14 N 12 8031 Pa kerbstift 10X50 DIN 1472 2 ab Fahrgestell Nr 20 117 902 N104551 Sechskantschraube BM 10X55 DIN 931 2 bis Fahrgestell Nr 20 117 901 N120102 Federring B 10 DIN 127 verzinkt 2 N 11 0102 SechskantmuHer M 10 DIN 934 verzinkt 2 211501241 A Deckel für Hinterradantriebsgehäuse 2 ab Fahrgestell Nr 20 117 902 bis 1 144 281 15 211 501 241 E Deckel für Hinterradantriebsgehäuse 2 M 216 und ab Fahrgestell Nr 1 144282 16 211 501 245 Stiftschraube M 10 X 32 4 M 216 und ab Fahrgestell Nr 1 144282 17 N 13 2141 Zylinderstift 8 m 6X 18 DIN 1434 2 18 211 501 249 Verschlufjdeckel für Hinterradantriebsgehäuse 2 M 216 und ab Fahrgestell Nr 1 144282 211 501 251 Deckel für Hinterradantriebsgehäuse 2 bis Fahrgestell Nr 20 117 901 N 144632 Stiftschraube BM 8 BX31 19 N 12 010 2 Federring B 10 DIN 127 verzinkt 4 20 N 11 0104 Sechskantmutter M 10 DIN 934 verzinkt 4 211 501 261 A Zahnrad für Hinterachswelle 18 Zähne 2 bis Fahrgeslell Nr 215036 650 bis Fahrgeslell Nr 469505 ist 211 501 267 B milzuverwenden 211 501 261 A Zahnrad für Hinlerachswelle 18 Zähne Gebirgsunlerselzung bis Fahrgeslell Nr 215 036 650 2 M 92JM 215 M 216 ab Fahrgeslell Nr 215 036 651 2 Mn 211 501 261 B Zahnrad für Hinlerachswelle 16 Zähne 2 Mn Gebirgsunlerselzung ab Fahrgeslell Nr 20 117 902 bis 1 222025 21 211 501 261 C Zahnrad für Hinlerachswelle 19 Zähne bis Fahrgeslell Nr 215036650 2 M 215 M 216 ab Fahrgeslell Nr 215 036 651 2 c CD C Typ 2 28 67 Bildtafel 30 5 7
