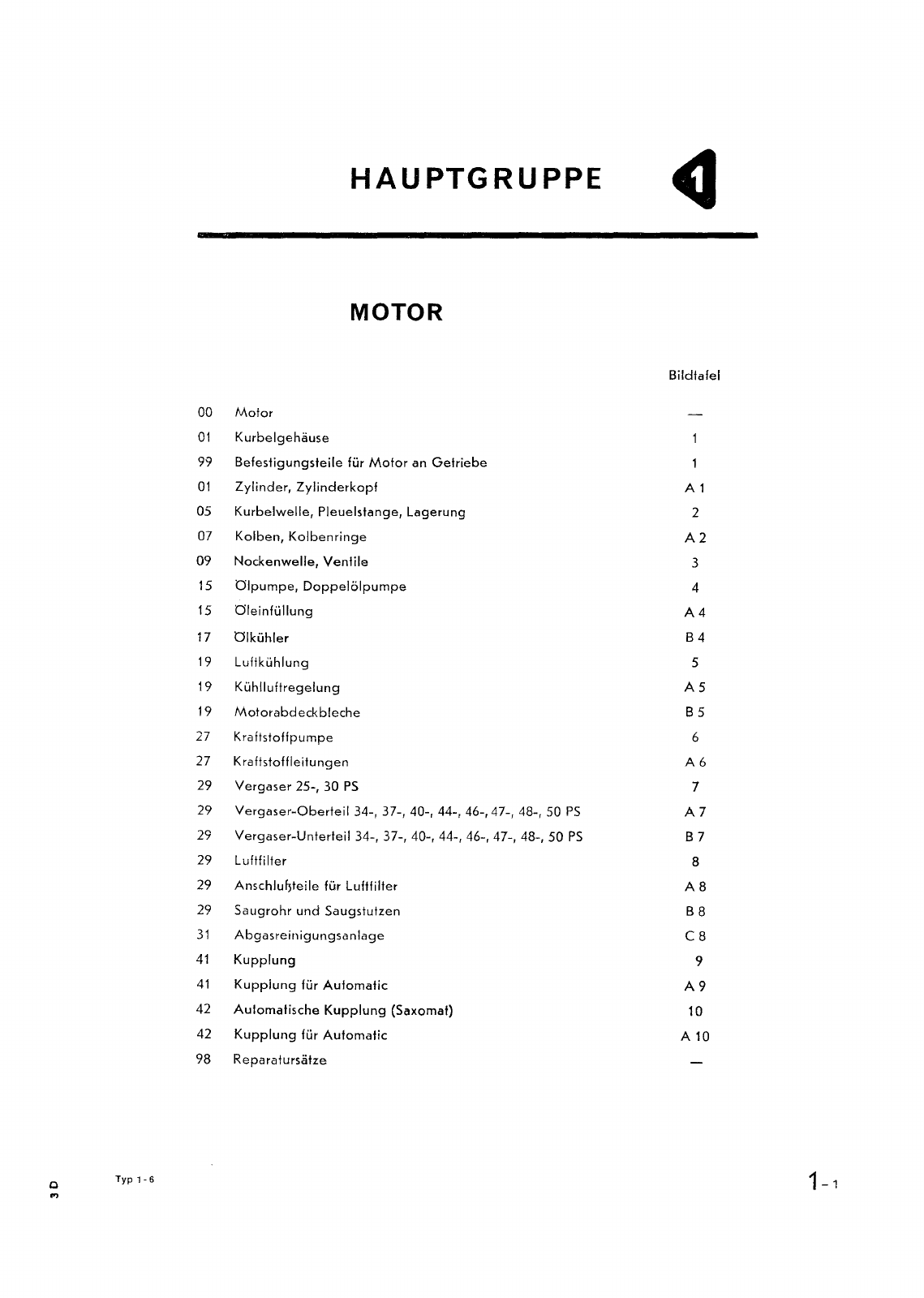

HAU PTG RU PPE MOTOR o Typ 1 6 Bildtafel 00 Motor 01 Kurbelgehäuse 99 Befestigungsteile für Motor an Getriebe 01 Zylinder Zylinderkopf A1 05 Kurbelwelle Pleuelstange Lagerung 2 07 Kolben Kolbenringe A2 09 Nockenwelle Ventile 3 15 Olpumpe Doppelölpumpe 4 15 Oleinfüllung A4 17 Olkühler B4 19 Luftkühlung 5 19 Kühlluftregelung A5 19 Motorabdeckbleche B5 27 Kraftstoffpumpe 6 27 Kraftstoffleitu ngen A6 29 Vergaser 25 30 PS 7 29 Vergaser Oberteil 34 37 40 44 46 47 48 50 PS A7 29 Vergaser Unterteil 34 37 40 44 46 47 48 50 PS B7 29 Luftfi Iter 8 29 Anschluhteile für Luftfilter A8 29 Saugrohr und Saugstutzen B8 31 Abgasreinigungsanlage C8 41 Kupplung 9 41 Kupplung für Automatie A9 42 Automatische Kupplung Saxomat 10 42 Kupplung für Automatie A 10 98 Reparatursälze 1 1
